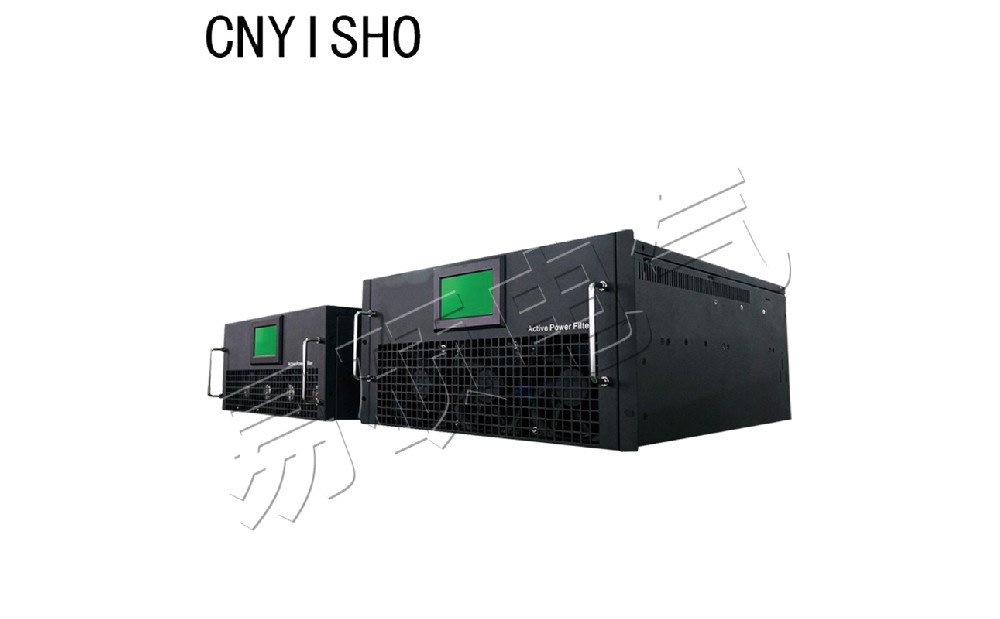

有源濾波裝置（Active Power Filter, 簡稱APF）是一種新型電力諧波治理專用設備，它利用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成。以下是關于有源濾波裝置的詳細介紹：

1.基本概念

定義：有源濾波裝置需要提供電源，以克服LC濾波器等傳統諧波抑制和無功補償方法的缺點，實現動態跟蹤補償，并同時補償諧波和無功。

類型：APF有并聯型和串聯型兩種，其中并聯型應用更為廣泛。并聯有源濾波裝置主要用于治理電流諧波，而串聯有源濾波裝置則主要治理電壓諧波等問題。

2.治理效果

優勢：有源濾波裝置治理效果好，可以同時濾除多次及高次諧波，且不會引起諧振。

效率：具有高效能，如某型號的有源濾波器效率可達97.2%，比效率為95%的濾波器年節約電能約6,500kwh。

3.基本原理

組成部分：有源濾波裝置主要由指令電流運算電路和補償電流發生電路兩個主要部分組成。

工作過程：指令電流運算電路實時監視線路中的電流，將模擬電流信號轉換為數字信號，并通過高速DSP器件對信號進行處理。處理后的信號將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，從而實現對諧波電流的補償或抵消，主動消除電力諧波。

4.技術特點

綠色化：采用高效的控制算法和優化的熱設計，減少能耗和熱量。

小型化：體積僅為同類主流品牌的1/6，適應不同的工況安裝。

智能化：具備全功能監控系統，可自動檢測、抑制系統諧振，并支持遠程網絡監控。

5.應用范圍

工業領域：如電力系統、電解電鍍企業、水處理設備、石化企業等。

商業和機關團體：如大型商場及辦公大樓、精密電子企業、機場/港口的供電系統、醫療機構等。

具體場景：包括變頻設備、不穩定負荷、鋼鐵廠、港口機械和電氣化鐵路等諧波產生較多的場合。

6.總結

有源濾波裝置作為一種高效、智能的電力諧波治理設備，在現代電力系統中發揮著越來越重要的作用。通過其獨特的原理和先進的技術特點，有源濾波裝置能夠有效地抑制諧波、補償無功，提高電力系統的穩定性和可靠性，同時降低能耗和設備損壞，為各行各業的發展提供堅實的電力保障。
