有關無功補償裝置的幾種常見類型，動態無功補償裝置的四種類型：調壓式動態無功補償裝置、磁控式動態無功補償裝置、相控式（TCR型）動態無功補償裝置、SVG動態無功發生器。

動態無功補償裝置的四種類型：調壓式動態無功補償裝置、磁控式動態無功補償裝置、相控式（TCR型）動態無功補償裝置、SVG動態無功發生器。

1、調壓式動態無功補償裝置

調壓式動態補償裝置原理：在普通的電容器組前面增加一臺電壓調節器，利用電壓調節器來改變電容器端部輸出電壓。根據Q=2πfCU2改變電容器端電壓來調節無功輸出，從而改變無功輸出容量來調節系統功率因數，目前生產的裝置大多可分九級輸出。

該裝置為分級補償方式，容易產生過補、欠補。由于調壓變壓器的分接頭開關為機械動作過程，響應時間慢（約3~4s），雖能及時跟蹤系統無功變化和電壓閃變，但跟蹤和補償效果稍差。但比常規的電容器組的補償效果要好的多；在調壓過程中，電容器頻繁充、放電，極大影響電容器的使用壽命。由于有載調壓變壓器的阻抗，使得濾波效果差。雖然價格便宜， 占地面積小，維護方便，一般年損耗在0.2%以下。

2、磁控式(MCR型)動態無功補償裝置

磁控式動態無功補償裝置原理：在普通的電容器組上并聯一套磁控電抗器。磁控電抗器采用直流助磁原理，利用附加直流勵磁磁化鐵心，改變鐵心磁導率，實現電抗值的連續可調，從而調節電抗器的輸出容量，利用電抗器的容量和電容器的容量相互抵消，可實現無功功率的柔性補償。

能夠?qū)崿F(xiàn)快速平滑調節，響應時間為100-300ms，補償效果滿足風場工況要求。  磁控電抗器采用低壓晶閘管控制，其端電壓僅為系統電壓的％～2％，無需串、并聯，不容易被擊穿，安全可靠。設備自身諧波含量少，不會對系統產生二次污染。占地面積小，安裝布置方便。裝置投運后功率因數可達0.95以上，可消除電壓波動及閃變，三相平衡符合國際標準。免維護，損耗較小，年損耗一般在0.8%左右。

3、相控式動態無功補償裝置（TCR）

相控式動態無功補償裝置（TCR）原理：在普通的電容器組上并聯一套相控電抗器（相控電抗器一般由可控硅、平衡電抗器、控制設備及相應的輔助設備組成）。相控式原理的可控電抗器的調節原理見下圖 所示。

通過對可控硅導通時間進行控制，控制角（相位角）為α，電流基波分量隨控制角α的增大而減小，控制角α可在0°~90°范圍內變化。控制角α的變化，會導致流過相控電抗器的電流發生變化，從而改變電抗器輸出的感性無功的容量。 普通的電容器組提供固定的容性無功，感性無功和容性無功相抵消，從而實現總的輸出無功的連續可調。

優點：

響應速度快，≤40ms，適合于冶金行業，一般年損耗在0.5%以下。

缺點：晶閘管要長期運行在高電壓和大電流工況下，容易被擊穿，維護困難；晶閘管發熱量大，一般情況采用純水冷卻，除了有一套水處理裝置可靠的水源外，還需配監護維修人員。

另外，其晶閘管產生的大量諧波電壓污染電網，需配套濾波裝置。

整套裝置占地面積很大，價格較貴。在風電工況下不予推薦使用。而且本工程位于海邊灘涂，鹽霧腐蝕較嚴重，相控式動態無功補償裝置有部分裝置為戶外敞開布置，不利于設備在重霧潮濕地區的安全運行。

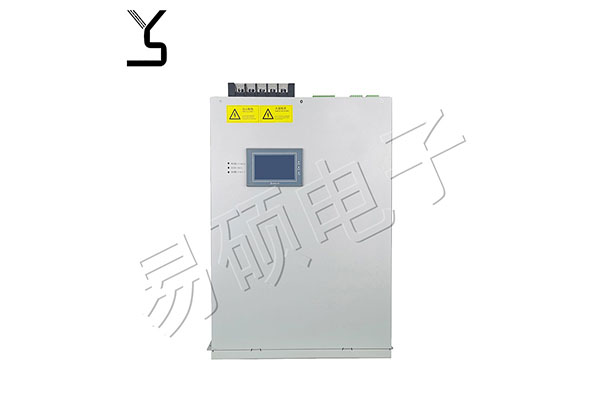

4、智能新型動態無功發生器(SVG )

SVG是當今無功補償裝置領域最新技術的代表。

SVG并聯于電網中，相當于一個可變的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償系統所需的無功功率。可直接發感性或容性無功，補償效果最好的。

由于SVG響應速度極快，所以又稱靜止同步補償器，其響應時間為5ms 。

該產品是動態無功補償?shù)难b置的換代產品，其占地面積極小，免維護， 一般年損耗在0.3%以下，可布置在戶內。但價格最貴，當其價格合理時應優先選用。且SVG設備緊湊，占地較小可布置在戶內。

1、節能效果明顯，節能率達到10%－40%;

2、實時跟蹤電動機的負載變化對其進行實時精確補償;

3、不存在過補償和欠補償，平衡內網各相電流差;

4、有效降低內網電能損耗，提高功率因數達0.95以上;

5、不會產生電網污染，不會產生高次諧波，不會造成浪涌;

6、電容壽命長，性能穩定。柜體分體式設計，可以放在密碼箱里拉走,不受運輸、場地限制;

7、可應用于單臺或者多臺電機、經濟效益高，不受電動機大小限制，任意組合；

8、并聯于電機設備，相當于在線路上接幾條線，安全可靠，即使設備故障也不會影響生產；

9、按鍵操作，多參數字顯示。
