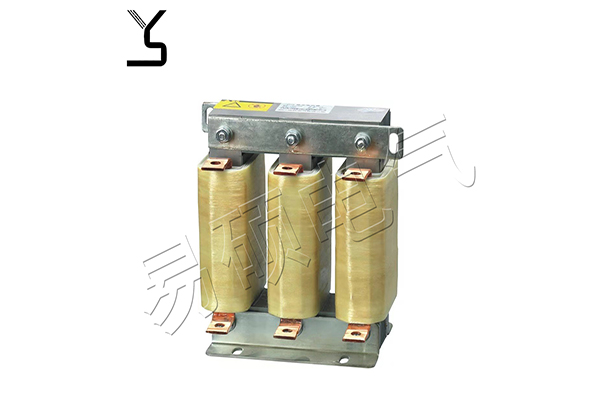

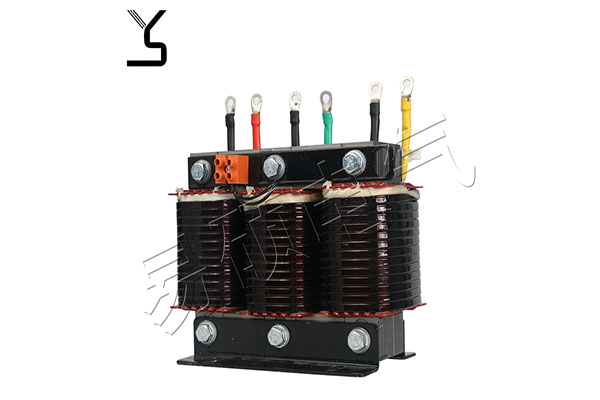

電抗器按類型分為串聯電抗器和并聯電抗器，主要是使用它們的限流和濾波作用。今天小易給大家簡單介紹一下各分類下的電抗器的具體作用。

1、串聯電抗器的作用：

串聯電抗器主要用來限制短路電流，也有在濾波器中與電容器串聯或并聯用來限制電網中的高次諧波，串聯電抗器通常起限流作用。

2、并聯電抗器的作用：

并聯電抗器有改善電力系統無功功率有關運行狀況的多種功能，經常用于無功補償。例如改善長輸電線路上的電壓分布；用來吸收電纜線路的充電容性無功；防止發電機帶長線路可能出現的自勵磁諧振現象等。

3、輸入電抗器的作用：

輸入電抗器是用來限制電網電壓突變和操作過電壓引起的電流沖擊，平滑電源電壓中包含的尖峰脈沖，或平滑橋式整流電路換相時產生的電壓缺陷, 有效

4、輸出電抗器的作用：

輸出電抗器主要作用是補償長線（50-200m）分布電容的影響，并能抑制輸出諧波電流，提高輸出高頻阻抗,有效抑制dv/dt.減低高頻漏電流,起到保護變頻器,減小設備噪聲的作用。電容器在補償功率的時候，往往會受到諧波電壓和諧波電流的沖擊，造成電容器損壞和功率因數降低，為此，需要在補償?shù)臅r(shí)候進行諧波治理。

5、直流電抗器的作用：

直流電抗器接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續，減小電流脈沖值,使逆變環節運行更穩定及改善變頻器的功率因數。

6、濾波電抗器作用：

濾波電抗器廣泛用于高低壓濾波柜中，與濾波電容器相串聯，調諧至某一諧振頻率，用來吸收電網中相應頻率的諧波電流，以消除高次諧波對主變及系統中其它電器設備的危害。

濾波電抗器與電容器相串聯后，不但能有效地吸收電網諧波，而且提高了系統的功率因數，對于系統的安全運行起到了較大的作用。

7、變頻器電抗器作用：

變頻器專用電抗器通常安裝在變頻器直流調速器的輸入或輸出端，可抵制變頻器產生的3、5次諧波向電網傳遞，減少變頻產生的諧波對其他元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。 除此之外，變頻器電抗器還具有以下作用：

1）輕空載或輕負荷線路上的電容效應，以降低工頻暫態過電壓。

2）改善長輸電線路上的電壓分布。

3）使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動，同時也減輕了線路上的功率損失。

4）防止發電機帶長線路可能出現的自勵磁諧振現象。

8、平波電抗器作用：

平波電抗器在整流電路中是個重要元件，在中頻電源中主要作用是：

1） 限制短路電流，（逆變晶閘管換相時同時導通相當于整流橋負載直接短路）沒有電抗器就直接短路。

2）抑制中頻分量對工頻電網的影響。

3） 濾波作用（整流電流帶有交流成分；高頻交流不一通過大電感）使整流輸出波形連續，如不連續，就會出現電流為零的時間，這時逆變橋停止工作，造成整流橋開路的現象。

4）并聯逆變電路的輸入功率有無功分量的吞吐，逆變橋的輸入電路中必定有儲能的元件電抗器。

9、啟動電抗器作用

交流異步電動機啟動電流大，是額定電流的5—7倍，因此，大型電動機在啟動時，會對電網產生較大的電壓降，對線路的電氣設備產生較大的影響。通常用降壓的方法來限制電動機的啟動電流。降壓?jiǎn)?dòng)的可在電動機的線路上串聯啟動電抗器，一般匹配的電動機的功率在220KW—4800KW。

10、限流電抗器作用

當電力系統發生故障時，用來限制饋線過流的電抗器。
