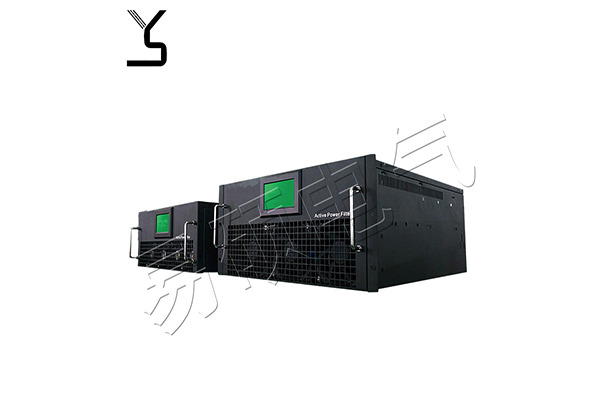

有源濾波器，又名APF，目前其在配電系統中的應用越來越廣泛了，它通常被打包在成套柜內一起供貨。有源電力濾波器是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。如此好用的有源濾波器，它的分類及特點你知道多少？

有源濾波器是一臺裝置，它直接連接到母線上，它能夠監視負載諧波電流的大小，并輸出與諧波電流方向相反，幅值相等的諧波電流，用以抵消負載產生的諧波電流，提高配電系統電能質量。

有源濾波器的特點：

1、濾波精度高，諧波電流濾除率可達97%以上；

2、濾波范圍廣，濾波次數：2~50次諧波及間諧波；

3、對負載的波動響應快，響應時間為1微秒；

4、動態注入電流以抑制諧波和補償功率因數；

5、不會與系統發生諧振；

6、可多臺組合擴展容量；

7、抑制系統過電壓，改善系統電壓穩定性

8、阻尼電力系統功率振蕩；

9、能抑制電壓閃變、補償三相不平衡、提高功率因數；

10、系統的自我保護和穩定性很強。

有源濾波器分類：

一、按通帶性能的分類

1、低通濾波器（LPF）

2、高通濾波器（HPF）

3、帶通濾波器（BPF）

4、帶阻濾波器（BEF）

二、以傳輸特性分類

1、最平通帶“巴特沃斯”響應

2、通事等波紋“切比雪夫”響應

3、延遲平坦“貝塞爾”響應

4、通阻帶等波紋“橢圓函數”響應

三、按傳輸函數的極、零點分類

1、全極點型濾波器

2、非全極點濾波器

有源濾波器性能說明：

1、動態有源濾波，全面改善電能質量；

2、DSP全數字控制，20KHz開關頻率，對負載的動態變化迅速響應；

3、諧波補償次數可選擇，最高能濾除50次諧波；

4、薩頓斯有源電力濾波器可選擇同時補償無功；

5、具備三相不平衡補償能力；

6、具有自動限流功能，不會發生過載；

7、效率高，滿載損耗小于2.57；

8、并聯安裝方式，安裝簡單，體積小；

9、降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能；

10、有源電力濾波器的濾波效果不受系統阻抗變化影響，并能自動抑制系統諧振；

11、按照配電結構，可選擇局部補償、部分補償或總補償，CT可位于電源側或負載側；

12、易于擴展和冗余設計，可最多10臺并聯運行。
