現代工業電網中，非線性工業設備應用越來越多，比如:變頻器、中頻爐、大型照明設備、充電樁等等，使得電網中不但有無功電流的存在，還有大量的諧波電流，傳統的無源無功補償裝置，在有大量諧波電流的電網中，諧波電流會流進無源無功補償裝置的電容器，使電容器發熱嚴重，大大縮短電容器的壽命。

同時，諧波電流是一種頻率大于50Hz的高頻電流，無源無功補償裝置是電抗和電容串聯裝置，存在諧振點，諧振頻率為:如果電網中存在頻率為fo的諧波電流，或諧波電流的頻率非常接近fo，那么該次諧波電流就會產生諧振放大，威脅整個供電電網的安全。

在一些負載變化激烈的電網中，比如說電網負載主要是電焊機設備，或是軋鋼機設備中，電網負荷由空載負荷增加到滿載負荷，或是由滿載負荷變?yōu)榭蛰d負荷的時間往往小于100ms，傳統的無源無功補償裝置響應速度根本無法滿足實際需求，這會造成不斷地欠補償和過補償。

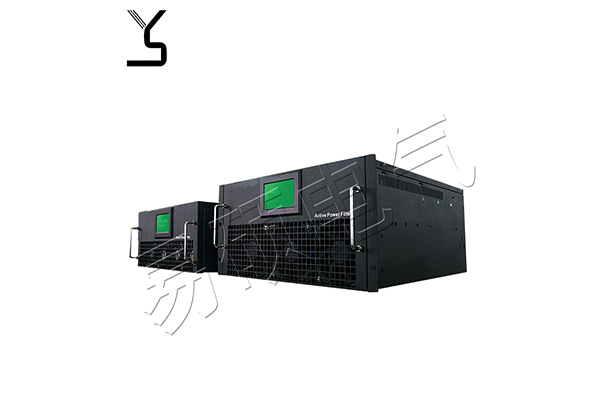

提供一種混合補償裝置，在無源無功補償安裝時，增加有源電力濾波器，既可以濾除諧波電流，又可以補償無功電流，還滿足快速響應的要求，且較之于靜止無功發生器(SVG)還有很大的價格優勢。為了實現上述目的，設計一種基于無源無功補償和有源電力濾波器的混合補償裝置，包括無功補償控制器和STF有源電力濾波器，將兩者技術相結合，突破傳統無功補償技術，在降低成本的同時，達到最佳諧波治理與無功補償效果。

產品特性：

控制方式靈活，采用先進的主電路拓?fù)浜涂刂扑惴ǎ憫?yīng)速度快、補償精度高，運行穩定；

一機多能，即可補償諧波，又可兼補無功，高性?xún)r(jià)比；

模塊化設計；

采用可靠的電容電抗器組合，防止出現諧振，完善的自身保護功能。

采用7英寸大屏幕彩色觸摸屏以實現參數設置和控制，使用方便，易于操作和維護。

應用場合

適用在無功需求大，諧波含量已超出國標，配電房安裝空間較小，配電電路時常老化等場合。另外，沖擊性、波動性負載，比如電弧爐、焊接設備等，在運行中不僅對無功補償要求高而且會產生大量的高次諧波，造成電壓波動、閃變和三相不平衡等電能質量問題，危害電網的安全運行。
