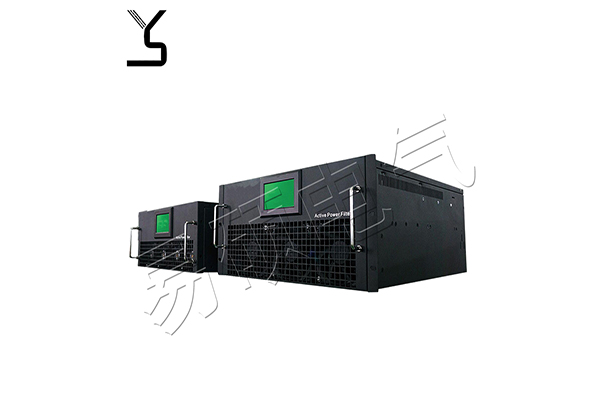

有源電力濾波器（APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償，之所以稱為有源，顧名思義該裝置需要提供電源，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功；三相電路瞬時無功功率理論是APF發展的主要基礎理論；APF有并聯型和串聯型兩種，前者用的多；并聯有源濾波器主要是治理電流諧波，串聯有源濾波器主要是治理電壓諧波等引起的問題。有源濾波器同無源濾波器比較，治理效果好，主要可以同時濾除多次及高次諧波，不會引起諧振，但是價位相對高！目前的有源濾波器均以低壓為主，高壓有源濾波器技術已經成熟，但是實際應用安全系數很低，國際普遍做法是以變壓器升壓，來保證可靠性，國家相關部門也要求以變壓器升壓的形式和有源濾波器結合，治理高壓諧波。

有源電力濾波器的分類

按電路拓樸結構分類，電力有源濾波器可分為并聯型、串聯型、串并聯型和混合型。

1、并聯型有源濾波器

該結構主要適用于電流源型非線性負載的諧波電流抵消、無功補償以及平衡三相系統中的不平衡電流等。

2、串聯型有源濾波器

該電路拓?fù)浣Y(jié)構主要通過一個匹配變壓器將有源濾波器串聯于電源和負載之間，以消除電壓諧波，平衡或調整負載的端電壓。與并聯型有源濾波器相比，串聯型有源濾波器損耗較大，且各種保護電路也較復雜，因此很少研究單獨使用的串聯型有源濾波器，而大多數將它作為混合型有源濾波器的一部分予以研究。

3、混合型有源濾波器

該電路拓?fù)浣Y(jié)構是在串聯型有源濾波器的基礎上使用一些大容量的無源L-C濾波網絡來承擔消除低次諧波，進行無功補償?shù)娜蝿?wù)。而串聯型有源濾波器只承擔消除高次諧振及阻尼無源LC網絡與線路阻抗產生的諧波諧振的任務。從而使串聯型有源濾波器的電流、電壓額定值大大減少（功率容量可減少到負載容量的5%以下），降低了有源濾波器的成本和體積。從經濟角度而言，這種結構形式在目前是一種值得推薦的方案。

4、串、并聯組合型有源濾波器

該電路拓?fù)浣Y(jié)構結合了串聯有源濾波器和并聯有源濾波器的優點，能解決電氣系統發生的大多數電能質量問題，所以又稱之為萬能有源濾波器或統一電能質量調節器（UPQC），該類有源濾波器的主要問題是控制復雜、造價較高。
