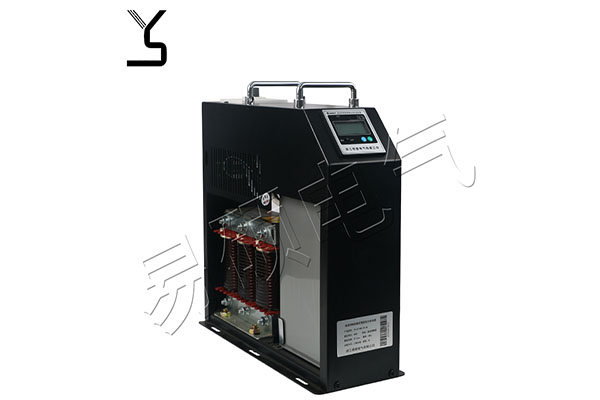

便攜式智能濾波無功補償單元適用于中高頻加熱、直流電機驅動、變頻器電機驅動、整流逆變電源等需要抑制諧波補償無功功率的場合，該單元裝置采用綜合智能控制，通過采集負載的運行參數，計算投切濾波補償功率單元，實現無功功率的精準快速補償，有效抑制諧波，使補償效果達到。

智能濾波無功補償單元使用方便，便于安裝，占地面積小，適合于各種場合的使用。尤其是在改造傳統的無功補償柜中更能體現它的便捷性、實用性等。智能濾波無功補償單元分為控制單元+功率補償單元，單臺控制單元可控制多組功率補償單元。

智能濾波無功補償單元的功能

1.智能采集控制輸出，快速補償負載所需的無功功率，補償一步到位。

2.20KVAR自動精細補償負載無功，使補償精度更高。

3.提高線路功率因數，改善線路電壓質量，降低線路損耗。

4.抑制系統高次諧波，防止系統諧波震蕩放大。

5.降低主變無功電流，增加輸出容量。

6.適用于各種母線變化的無功補償

智能濾波無功補償單元特點

1.獨立的抗干擾設計，保證在各種惡劣的電磁環境中穩定運行。

2.采用先進的智能邏輯無功控制技術，達到的無功補償控制效果。

3.對多組不同容量的功率單元進行匹配投切，均衡投入支路，延長功率補償單元的使用壽命。

4.根據負載的多組運行方式，自動調整補償策略，使母線負載均衡的獲得無功補償，達到的補償效果。

5.具有完備的保護功能：過壓、欠壓、過流、超溫、諧波越線等。

6.具有自動控制、手動控制、遠程控制多種方式。

7.具有完備的散熱溫控系統，完備的報警指示系統。

8.智能濾波無功補償單元采用濾波電抗器串聯濾波電容器的偏諧設計，抑制系統諧波，平穩可靠補償無功功率。

9.安裝、操作簡單，運行可靠，便于維護。

智能濾波無功補償單元組成

控制功率單元：主要由濾波電抗器、濾波電容器、專用快速投切開關、報警指示系統、超溫保護系統、斷路器、工作指示燈、電源隔離變壓器、智能濾

波補償控制器（采樣32位ARM微處理芯片，多任務操作內核，LCD友好中文界面）等組成。控制單元可增加備用控制器，當主控制器故障，可自動切換到備用控制器進行控制，使濾波補償系統更可靠。

功率補償單元：主要由濾波電抗器、濾波電容器、專用快速投切開關、報警指示系統、超溫保護系統、溫控散熱系統、斷路器、工作指示燈、等組成。

智能濾波無功補償單元使用環境

1.環境溫度：-25—+45度

2.海拔高度：不超過2000M，超過需注明

3.相對濕度：日常不超過95%，月平均值不大于90%

4.工作環境：周圍無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在

5.安裝條件：無劇烈震動及顛簸，安裝傾斜度不大于5度

智能濾波無功補償單元性能參數

1.電壓測量精度：0.5級

2.電流測量精度：0.5級

3.功率因數測量精度：1.0級

4.有功電能測量精度：1.0級

5.無功電能測量精度：1.0級

6.電流采樣范圍：0—5A
