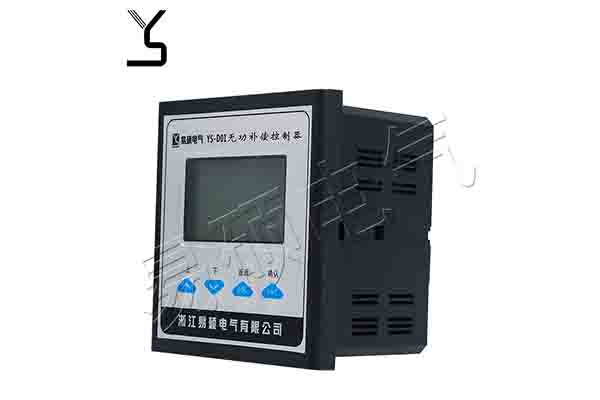

無功功率補償控制器有三種采樣方式，功率因數型、無功功率型、無功電流型。

選擇那一種物理控制方式實際上就是對無功功率補償控制器的選擇。控制器是無功補償裝置的指揮系統，采樣、運算、發出投切信號，參數設定、測量、元件保護等功能均由補償控制器完成。十幾年來經歷了由分立元件——集成線路——單片機——DSP芯片一個快速發展的過程，其功能也愈加完善。

就國內的總體狀況來看，由于無功功率補償控制器市場的需求量很大，生產廠家也愈來愈多，其性能及內在質量差異也很大，很多產品名不符實，在選用時需認真對待。在選用時需要注意的另一個問題就是國內生產的控制器其名稱均為“XXX無功功率補償控制器”，名稱里出現的“無功功率”的含義不是這臺控制器的采樣物理量。采樣物理量取決于產品的型號，而不是產品的名稱。

1.功率因數型控制器一般具有以下—些功能。

“延時”整定，投切的延時時間，應在10s-120s范圍內調節“靈敏度”整定，電流靈敏度，不大于0-2A。

投入及切除門限整定，其功率因數應能在0.85（滯后）-0.95（超前）范圍內整定。

過壓保護設置

顯示設置、循環投切等功能

這種采樣方式在運行中既要保證線路系統穩定、無振蕩現象出現，又要兼顧補償效果，這是一對矛盾，只能在現場視具體情況將參數整定在較好的狀態下工作。即使調整得較好，也無法彌補這種方式本身的缺陷，尤其是在線路重負荷時。舉例說明：設定投入門限；cosφ=0.95（滯后）此時線路重載荷，即使此時的無功損耗已很大，再投電容器組也不會出現過補償，但cosφ只要不小于0.95，控制器就不會再有補償指令，也就不會有電容器組投入，所以應慎用這種控制方式

2.無功功率（無功電流）型控制器

無功功率（無功電流）型的控制器較完善的解決了功率因數型的缺陷。一個設計良好的無功型控制器是智能化的，有很強的適應能力，能兼顧線路的穩定性及補償效果，并能對補償裝置進行完善的保護及檢測，這類控制器一般都具有以下功能：

四象限操作、自動、手動切換、自識別各路電容器組的功率、根據負載自動調節切換時間、諧波過壓報警及保護、線路諧振報警、過電壓保護、線路低電流報警、電壓、電流畸變率測量、顯示電容器功率、顯示cosφ、U、I、S、P、Q及頻率。

有些產品已將控制器與配電監測儀合二為一，并具有標準的通訊接口。

由以上功能就可以看出其控制功能的完備，由于是無功型的控制器，也就將補償裝置的效果發揮得淋漓盡致。如線路在重負荷時，那怕cosφ已達到0.99（滯后），只要再投一組電容器不發生過補，也還會再投入一組電容器，使補償效果達到Z佳的狀態。有些采用了DSP芯片的控制器，其運算速度大幅度提高，使得富里葉變換得到實現，并且抗干擾能力非常強。當然，不是所有的無功型控制器都有這么完備的功能。

3.用于動態補償?shù)目刂破?/span>

對于這種控制器要求就更高了，一般是與觸發脈沖形成電路一并考慮的，要求控制器抗干擾能力強，運算速度快，更重要的是有很好的完成動態補償功能。由于這類控制器也都基于無功型。

目前，國內用于動態補償?shù)目刂破鳎c國外同類產品相比有較大的差距，一是在動態響應時間上較慢，動態響應時間重復性不好。二是補償功率不能一步到位，這些應是生產廠家要重點解決的問題。另外，相應的國家標準也尚未見到，這方面落后于發展。
