電抗器叫電感器，供電系統中所采用的電抗器普遍的有串聯電抗器和并聯電抗器，串聯電抗器關鍵用于限制短路電流，也是有在濾波器中與電容器串聯或并聯用于限制電網中的高次諧波。并聯電抗器常常用以無功補償，用以補償線路的電容性充電電流，限制系統工作電壓上升和實際操作過電壓，確保路線靠譜運作。

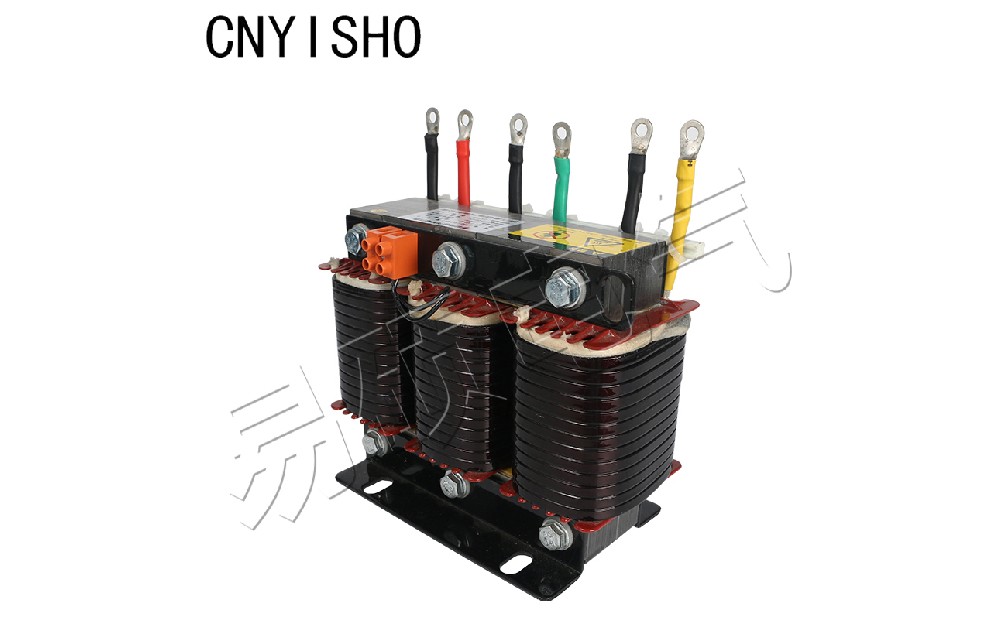

電抗器

1)一般限流電抗器的額定電流應按以下標準挑選：

(a)主變壓器或饋線回路的較大很有可能工作電流。

(b)發電母線回路的限電抗器，應依據母線上安全事故斷開最大一臺發電機組時，很有可能根據電抗器的電流挑選，一般取該臺發電機額定電壓的(50~80)%。

(c)變電站母線的限流電抗器應滿足客戶的一級負荷和絕大多數二級負荷的要求規定。

2)分裂電抗器的額定電流按下列標準挑選：

(a)當用以發電站的發電機組或主變壓器回路時，一般按發電機或主變壓器額定電流的70%挑選。

(b)當用以變電站主變壓器控制回路時，應按負載電流大的一臂中通過的最大負載電流挑選。當無負載材料時，可按主變壓器額定電流的70%挑選。

3)一般電抗器的電抗百分值應按以下標準挑選和校驗：

(a)將短路電流限制到要求值。

(b)正常工作時，電抗器的電壓損害不可超過母線額定電流的5%，對于出線電抗器，尚計入及出線上的電壓損害。

(c)當出線電抗器未安置無期限繼電保護裝置時，應按電抗器產生短路，母線剩下工作電壓不少于額定值的(60~70)%校檢。如此電抗器接進6kV發電機組主母線上，則母線剩下工作電壓應盡可能去上限制值。

(d)針對母線按分段電抗器、帶幾次回出線的電抗器以及他具備無限繼電保護裝置的出線電抗器無須校檢短路故障時的母線剩下工作電壓。

(e)針對分裂電抗器在正常工作中時雙臂母線電壓的波動起伏測算，分裂電抗器如果沒有雙臂母線具體負載材料，則可一臂為分裂電抗器額定電流的30%，另一臂為分裂電抗器額定電流的70%。

4)低電壓并聯電抗器中性點應是線端全絕緣水準;三相髙壓并聯電抗器應選用三相五柱式。

5)并聯電抗器中性點小電抗器的中性點小電感應依據供電系統的狀況按加速潛供電孤熄弧或抑止諧振工作電壓的要求挑選小電抗值。

6)中性點小電抗器的額定電流按以下標準挑選：

(a)潛供電流不可超過20A;

(b)電力線路三相不平衡造成的零序電流，一般取路線最大工作中電流的0.2%;

(c)并聯電抗器三相電抗不平衡的中性點電流，一般取并聯電抗器額定電壓的(5~8)%。

中性點小電感的絕緣層水準關鍵在于發生在中性點的最大過電壓，應依據具體測算的最大過電壓明確小電抗的絕緣水準。
