由于其類型較多并且作用都各不相同，所以在這里從電路原理上來講電抗器可分為兩種大類都有串聯與并聯，而它們的主要作用就是可實現限流與濾波。接下來我們就詳細的講講不同類型電抗器的作用是什么，具體情況如下：

1、并聯電抗器的作用：它具有能夠改變和完善電力系統無功功率相關運行狀況的許多功能，常常被應用于無功補償中。簡單的來說電抗器可以起到改善長輸電線路上面的電壓分布作用，可實現吸收電纜線路中的充電容性無功，并且電抗器還能有效的防止發電機帶長線路時會發生自勵此諧振現象。

2、串聯電抗器的作用：一般情況下它主要是用來起到限制短路電流的作用，不僅如此也有能夠在濾波器當中和電容器實現串聯或者是并聯，從而可以起到限制電網中所產生的高次諧波，確切的來講串聯電抗器就是起到限流作用。

3、直流電抗器的作用：通常被安裝在變頻系統中的直流整流環節和逆變環節兩個單位之間，主要用途就是能夠把疊加到直流電流上的交流分量限制在某一項規定的數值中，可以有效的確保了整流電流的持續性并且還能降低電流脈沖數值，從而直流電抗器能促使逆變環節的運作更加的可靠與穩定，同時起到改善了變頻器的功率因數的作用。

4、輸入電抗器的作用：主要是用于限制電網中的電壓發生突變或者是操作過電壓時所產生的電流沖擊現象，還有就是當平滑電源電壓中比如尖峰脈沖、平滑橋式整流電路換相引起電壓缺陷等情況時，輸入電抗器可以起到有效的保護變頻器和改善功率因數的作用，并且能夠防止來自電網的干擾同時做到降低整流單元產生的諧波電流對電網的污染性。

5、輸出電抗器的作用：可起到補償線也就是50米到200米左右的部分電容影響，而且還能抑制輸出諧波電流從而提升輸出高頻抗阻，并且抑制DV/DT降低高頻漏電現象保護變頻器和減少設備噪音的作用。當電抗器在處于補償功率狀態的時候，通常都會受到來自諧波電壓和電流的沖擊，導致電容器出現損壞與功率因數減少，因此有必要在補償的時候對諧波進行治理。

6、限流電抗器的作用：相對來講就簡單很多，主要被應用于在電力系統之中，當發生了故障的時候會限制饋線過流）。

7、平波電抗器的作用：對于整流電路來講它是屬于一種十分重要的元件，在中頻電源當中使用的時候主要是起到限制短路電流，也就是說當逆變晶閘管在執行換相的時候而且導通相當于整流橋負載直接發生了短路故障，因此沒有電抗器就等于是會直接短路，還有就是能抑制中頻分量對工頻電網所產生的影響。

濾波作用就是在整流電流具有交流成分的時候，導致高頻交流不一樣并經過了大電感使得整流輸出波形持續或者斷續，就會出現了電流時間為零的情況發生，這個時候的逆變橋則立刻停止工作造成整流橋開路的情況。并聯逆變電路的輸入功率有無功分量的吞吐，因此逆變橋的輸入電路當中必須要有具備儲能的效果的電抗器。

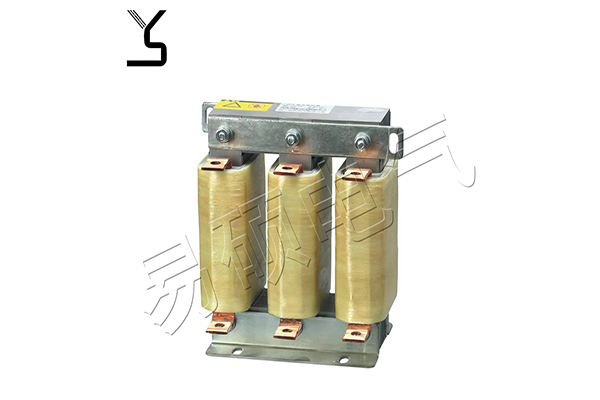

8、變頻器電抗器的作用：該類型的電抗器一般情況下都是安裝到變頻器的直流調速器輸入或者是輸出端子上，主要就是起到抑制變頻器所產生的三到五次諧波向電網傳遞動作，并且降低變頻引起的諧波對其它元件的干擾性，同時改善整體電網的穩定性和提升功率因數，再有還可做到限制電網電壓的異常波動，以及電網上的沖擊電流、平抑波形、降低對變頻器的影響作用。

除了以上所說的之外變頻器電抗器還有這幾項重要作用：首先可以做到輕空載或者是輕負載線路上面的電容效應，促使降低工頻的暫態過電壓現象。其次能改善輸電線路上的電壓分布，防止發電機帶長線有一定概率發生的自勵磁諧振現象。最后電抗器可以起到讓在輕負荷的時候線路當中無功功率盡可能的做到就地平衡，同時預防無功功率不適當流動情況發生，并降低線路上的功率過多損失的作用。

9、濾波電抗器的作用：這種電抗器經常的被廣泛應用到高低壓濾波柜體里，在安裝的時候它會和濾波電容器相形成串聯，并且調諧到某一段諧振頻率上起到吸收電網中出現的相應頻率諧波電流，以及消除高次諧波對于主變或者是系統組成的其它電氣設備危害。濾波電抗器主要起到吸收電網諧波、提升系統功率因數以及對于安全來講都有很大的作用。
